以下是关于交直流 T5 LED 灯管（AC/DC 220V）的原理、结构、寿命等方面的详细介绍：

一、工作原理

交直流 T5 LED 灯管支持交流电（AC）和直流电（DC）双输入（220V），其核心是通过内置驱动电路实现对不同电源的兼容，具体原理如下：

1. 电源输入处理

• 交流电（AC 220V）：通过驱动电路中的整流桥将交流电转换为直流电，再经滤波电容平滑波形，为 LED 光源提供稳定直流电压。

• 直流电（DC 220V）：直接通过驱动电路的滤波和稳压环节，避免电压波动对 LED 的损害。

2. 恒流驱动

• LED 属于电流敏感型器件，驱动电路通过恒流芯片（如开关电源芯片）控制电流恒定，确保 LED 亮度稳定且避免过流损坏。

3. LED 发光机制

• 驱动电路输出的直流电通过 LED 芯片，电子与空穴复合释放能量产生光子，经荧光粉转换为白光（如常见的蓝光芯片 + 黄色荧光粉组合）。

•


二、结构组成

交直流 T5 LED 灯管主要由以下部分构成：

1. 光学系统

• LED 光源：

• 由多颗 SMD（贴片式）LED 芯片排列在铝基板上，提供发光核心。

• 芯片数量和功率决定亮度（如 10W 灯管约含 60-80 颗小功率 LED）。

• 扩散罩：

• 材质通常为 PC（聚碳酸酯）或 PMMA（亚克力），作用是均匀光线、避免眩光，同时保护内部元件。

2. 驱动电路（核心部件）

• 输入兼容模块：

• 包含整流桥、滤波电容，实现 AC/DC 输入切换和稳压。

• 恒流驱动模块：

• 集成恒流芯片、电感、MOS 管等元件，将输入电压转换为 LED 所需的恒定电流（如 300mA、600mA 等）。

• 保护电路：

• 具备过压、过流、过热保护功能，延长灯管寿命。

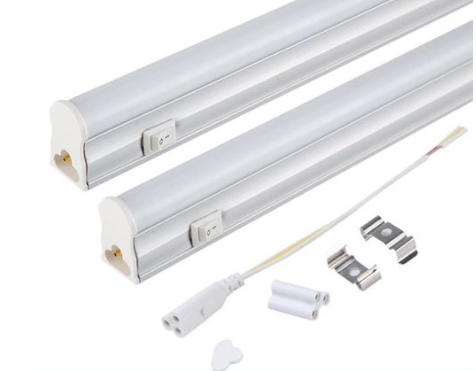

3. 机械结构

• 灯体：

• 采用铝合金外壳，兼具散热和支撑作用，表面氧化处理增强耐腐蚀。

• T5 规格指灯管直径为 5/8 英寸（约 16mm），属于紧凑型设计。

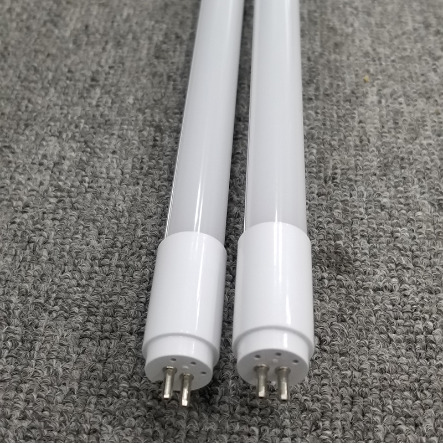

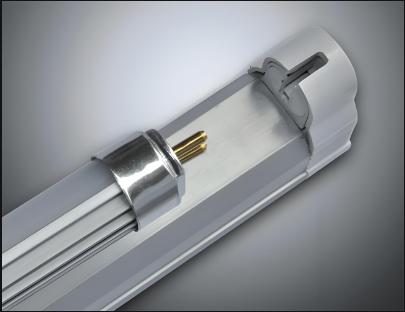

• 端子与接口：

• 两端为金属端子（如 G5 接口），用于连接电源，部分产品支持直接替换传统 T5 荧光灯管（需匹配支架）。




三、寿命与影响因素

1. 理论寿命

• 优质交直流 T5 LED 灯管的标称寿命通常为 30,000-50,000 小时（L70 标准，即光通量衰减至初始值 70% 的时间）。

• 相比传统荧光灯管（寿命约 8,000-15,000 小时），LED 灯管寿命显著更长，且无汞污染、启动无延迟。

2. 实际寿命影响因素

• 散热性能：

• 铝合金外壳的散热效率直接影响 LED 芯片温度。若散热不良，芯片结温升高会加速光衰，甚至烧毁元件。

• 电源质量：

• 输入电压波动过大（如超过 ±10%）、电源纹波过高会导致驱动电路负载加重，缩短寿命。

• 使用环境：

• 高温（如超过 50℃）、高湿、粉尘环境会加速电子元件老化，建议在 - 20℃~45℃、湿度＜85% 的环境下使用。

• 开关频率：

• 频繁开关（如每天开关超过 10 次）会增加驱动电路的损耗，可能缩短寿命。

四、优势与应用场景

1. 核心优势

• 交直流兼容：适用于传统交流电场景（如家庭、办公）和直流供电系统（如工业自动化、应急照明、太阳能供电）。

• 高效节能：同等亮度下功耗仅为传统 T5 荧光灯的 50%~60%（如 18W LED 灯管可替代 36W 荧光灯）。

• 免维护：长寿命减少更换频率，适合高空、难维护场景（如厂房、商场天花板）。

2. 典型应用

• 商业照明：办公室、超市、商场的天花板照明。

• 工业场景：车间、仓库的高棚照明（需耐高温、抗振动）。

• 特殊环境：直流供电的轨道交通（如地铁隧道）、船舶、光伏储能系统等。




五、选购与维护建议

1. 选购要点

• 优先选择内置主动式 PFC 驱动的产品（功率因数＞0.9），减少电网谐波污染。

• 查看认证：如 CE、RoHS（环保）、CCC（中国强制认证）。

• 实测光效：≥80lm/W 为合格，≥100lm/W 为高性能。

2. 维护建议

• 定期清理扩散罩表面灰尘，避免影响透光率。

• 发现灯光闪烁或亮度明显下降时，及时检查驱动电路或更换灯管。

通过以上设计，交直流 T5 LED 灯管实现了电源兼容性、高效能与长寿命的平衡，是传统荧光灯的理想替代方案。
