一体T8led灯管应急时间大于90分钟内置电源结构特点及使用方法

一体 T8 LED 灯管（应急时间＞90 分钟）的内置电源应急led灯管结构特点及使用方法

一、内置电源结构特点

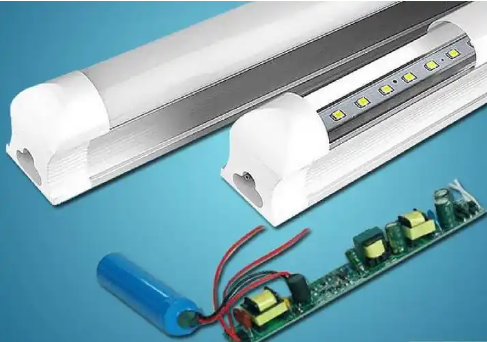

一体化 T8 LED 应急灯管将 LED 光源、驱动电源与应急电源集成于同一灯管内，无需额外外接应急装置，结构紧凑且安装便捷。其内置电源的核心特点如下：

1. 电源模块组成

2. 结构设计优势

• 一体化集成：

• 电源模块与灯管主体无缝结合，无需外接应急盒或复杂布线，节省安装空间（尤其适合狭窄的天花板或支架环境）。

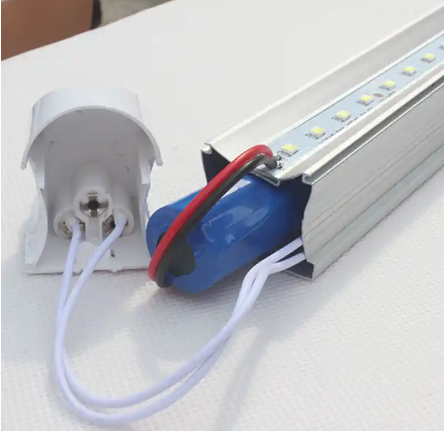

• 示例结构：灯管一端为电源腔（内置电池、驱动板），另一端为 LED 光源腔，中间通过铝基板导热连接。

• 高兼容性：

• 适配传统 T8 支架（替换荧光灯管时无需改造支架），兼容电感镇流器或电子镇流器（需短接镇流器，直接接入市电）。

• 散热优化：

• 电源模块采用铝制外壳或导热硅胶与灯管金属支架连接，快速导出热量，避免电池因高温衰减（延长电池寿命至 3~5 年）。

• 消防认证适配：

• 符合 GB 17945-2010《消防应急照明和疏散指示系统》标准，应急启动时间＜0.25 秒，满足消防验收要求。

•


二、使用方法与操作指南

1. 安装前准备

• 确认参数匹配：

• 检查灯管标注的额定功率（如 18W/20W）、应急时间（≥90 分钟）、输入电压（AC 220V±10%）是否符合使用场景需求。

• 确认支架类型：传统 T8 支架需拆除原有镇流器和启辉器，将市电火线（L）、零线（N）直接接入灯管两端的电极（具体见灯管接线图）。

• 测试应急功能：

• 安装前先接通市电，观察灯管是否正常点亮（主电源模式）；

• 断开市电，灯管应立即切换至应急模式（LED 光源点亮），用计时器测量应急照明时间是否≥90 分钟。

2. 安装步骤

• 传统支架改造（以电感镇流器为例）：

1. 切断电源，拆除原荧光灯管、镇流器和启辉器；

2. 短接支架两端的接线端子（原镇流器输入端），将市电火线（L）接一端端子，零线（N）接另一端端子；

3. 插入一体化应急 LED 灯管，确保两端电极与支架端子接触良好；

4. 接通电源，测试主电源和应急模式是否正常。

• 新型支架安装：

• 直接替换普通 LED 灯管，无需改造，灯管两端电极对应接入支架的 L 和 N 端子（部分支架支持双端供电，需确认接线极性）。

3. 日常使用与维护

• 主电源模式：

• 市电正常时，灯管作为普通 LED 灯使用，亮度由主电源驱动（如 4000K 白光，照度≥300lux）。

• 应急模式：

• 停电后自动触发，亮度通常为正常模式的 30%~50%（如 5W 应急功率），确保疏散照明需求。

• 定期维护：

1. 每月测试：断开市电，检查应急灯是否正常点亮，应急时间是否达标（不足时需充电或更换电池）；

2. 清洁保养：用干布擦拭灯管表面灰尘，避免散热孔堵塞导致电源模块过热；

3. 电池更换：镍镉电池寿命约 3 年，锂离子电池约 5 年，到期后需由专业人员打开灯管电源腔更换（注意正负极方向）。




4. 注意事项

• 禁止过载：单支灯管额定功率固定（如 18W），避免接入超过其负载的电路。

• 环境限制：

• 工作温度：-10℃~50℃（低温环境可能导致电池容量下降，应急时间缩短）；

• 湿度：≤95% RH（无冷凝），避免电源模块受潮短路。

• 消防联动：

• 若需接入火灾报警系统，需通过外置控制模块（如中继器）连接灯管的应急触发信号（通常为干接点输入），火灾时强制点亮应急灯。

三、典型应用场景

• 公共建筑：医院走廊、学校楼梯间、商场通道，满足消防应急照明要求，兼顾日常照明节能。

• 工业场景：工厂车间、仓库，应对突发停电，避免因黑暗导致的生产安全事故。

• 商业场所：超市、写字楼地下室，减少常明灯能耗，同时保障疏散安全。

四、故障排查与解决

总结

一体化 T8 LED 应急灯管通过内置电源模块实现 “照明 + 应急” 二合一功能，结构紧凑、安装便捷、应急可靠，适合对消防安全和节能要求高的场景。使用时需注意安装规范、定期维护电池状态，并根据环境温度调整使用预期。若需大规模部署，建议选择通过国家 3C 认证的产品，确保符合消防标准。
