深圳郎特科技可控硅调光原理及接线图
可控硅调光原理
可控硅是一种半导体器件，具有可控的导通特性。在调光电路中，可控硅与光源（如 LED 灯）串联。其调光原理是通过调节可控硅的触发角，来改变可控硅的导通时间，进而改变输入电压的有效值，最终实现对光源亮度的调节。
具体来说，当交流电压加在双向可控硅两端时，由电阻 Rt 和电容 Ct 组成的 RC 充电电路开始工作，电容上的电压从 0V 开始充电。由于可控硅的驱动极串联有一个双向触发二极管 DIAC（一般是 30V 左右），在电容电压上升到 30V 之前，可控硅可靠截止。当 Ct 上的电压上升到 30V 时，DIAC 触发导通，可控硅也随之可靠导通，此时可控硅两端的电压瞬间变为零，Ct 通过 Rt 迅速放电。当 Ct 电压跌落到 30V 以下时，DIAC 截止，如果此时可控硅通过的电流大于其维持电流则继续导通，如果低于其维持电流将会截止2。通过改变 RC 充电电路的时间常数，即调节 Rt 的阻值或 Ct 的容值，就可以控制可控硅的导通角，从而实现调光功能。

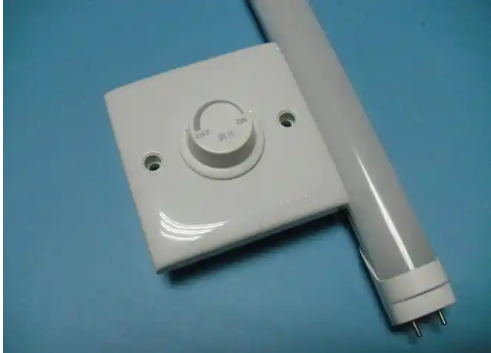

可控硅调光器的接线方式主要有以下几种，以下为您分别介绍：
零线不经过调光器：这种接线方式下，调光器不能起到开关的作用，无法完全关闭输入。接线时，将市电的火线接入可控硅调光器的输入端，调光器的输出端连接到 LED 灯管的火线，LED 灯管的零线直接与市电的零线相连。
零线经过调光器：此方式下，调光器能起到开关的作用，可关闭输入。具体接线为，将市电的火线和零线分别接入可控硅调光器的相应输入端，调光器的火线输出端连接 LED 灯管的火线，零线输出端连接 LED 灯管的零线。
多回路接线（以 4 路为例）：如果是使用可控硅调光驱动器控制多个 LED 灯具，比如 4 路灯具。首先从上级电源引出 1 零 1 火，接入可控硅调光模块的 L、N 中作为模块的工作电源。再从上级电源引出火线，依次接入 L1 进、L2 进、L3 进、L4 进，引出零线接入 N1 进、N2 进、N3 进、N4 进。最后从每个回路引出零火线 L 出、N 出，接入到对应的灯具上。需要注意的是，如果上级电源为三相电时，应确保 L1 - L4 的进线都来自于同一相线，以确保电压角度相同，达到预期的调光效果；如果上级电源为单相电，便可忽略此问题。

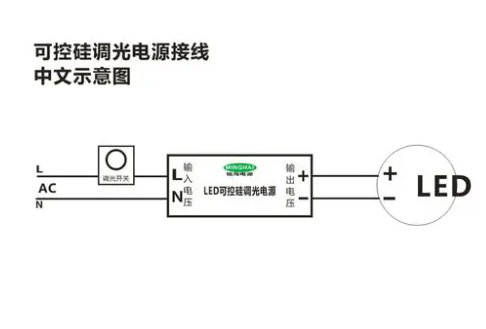

为了更直观地理解，以下是一个简单的可控硅调光接线示意图（以单回路、零线经过调光器为例）：
在实际接线操作中，务必确保断开电源，按照说明书和相关电气安全规范进行操作，以防止触电等安全事故的发生。如果对电气知识不熟悉，建议由专业电工进行安装接线。
