以下是 0-10V 调光 LED 投光灯原理及接线方法的介绍：
0-10V 调光属于模拟信号调光技术，主要通过改变输入到灯具的 0-10V 电压信号来控制电源输出电流，进而调节 LED 投光灯的亮度。具体过程如下：
调光信号产生：调光器产生 0-10V 的直流电压信号，该信号作为控制信号输出。例如，当需要降低灯光亮度时，调光器输出较低的电压值，如 2V；当需要增加亮度时，输出较高的电压值，如 8V。
信号传输与接收：调光器输出的 0-10V 信号通过信号线传输到 LED 投光灯的驱动电源。驱动电源内部的电路会对这个信号进行识别和处理。
电流调节：驱动电源根据接收到的 0-10V 信号，相应地调整输出给 LED 灯珠的电流大小。当输入电压为 0V 时，驱动电源输出的电流几乎为零，LED投光灯熄灭；当输入电压为 10V 时，驱动电源输出最大电流，LED 投光灯达到最大亮度。而在 0-10V 之间的不同电压值，则对应着不同的中间亮度级别，从而实现了连续的调光功能。
所需材料和工具
接线步骤
准备工作：关闭电源，确保在无电状态下进行接线操作，以防止触电危险。使用剥线钳剥去电源线和信号线两端的绝缘外皮，露出适量的金属导线。

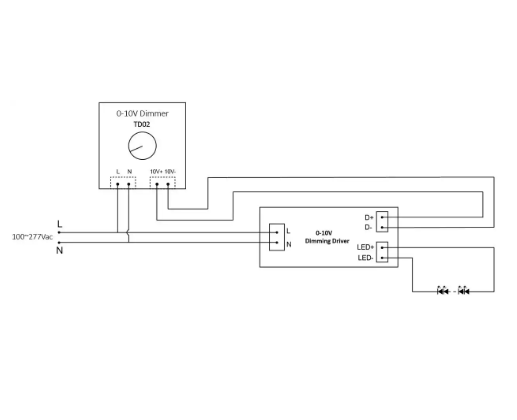

连接电源线：将市电的火线（一般为红色或棕色线）连接到调光器的电源输入端的火线接线端子上，零线（一般为蓝色线）连接到调光器电源输入端的零线接线端子上。然后，从调光器的电源输出端引出两根线，分别连接到 LED 工矿灯的电源输入端的相应接线端子上，通常 LED投光灯的电源线也会有明确的标识，如 “L” 接火线，“N” 接零线4。
连接信号线：将调光器的 0-10V 信号输出端通过信号线连接到 LED投光灯的调光信号输入端。有些 投光灯可能只有一个专用的调光信号输入端子，此时将信号线的一端连接到该端子上即可；如果有多个端子，需要根据产品说明书确定具体的连接方式，通常会标有 “DIM” 或 “0-10V” 等标识7。
检查与固定：接线完成后，使用万用表检查线路连接是否正确，有无短路或断路情况。确认无误后，用绝缘胶带将接线处包裹好，做好绝缘防护，防止漏电。同时，将灯具和调光器固定在合适的位置，整理好线路，避免线路杂乱或受到外力拉扯。
测试：打开电源，通过调光器调节 0-10V 的电压信号，观察 LED投光灯的亮度是否随着信号电压的变化而相应地改变，以验证接线是否正确和调光功能是否正常。如果发现灯光亮度异常或调光不灵敏等问题，应及时关闭电源，重新检查接线和设备是否存在故障。
