深圳市郎特科技有限公司0-10V 调光系统是当前商用及工业照明中常用的模拟调光方案，核心通过 “主电源回路” 供电与 “0-10V 信号回路” 控制亮度，二者独立且需规范接线才能实现稳定调光。以下是详细接线方法与关键注意事项。
接线前需明确系统三大核心部件，避免接错接口：
0-10V 调光灯具：自带 “电源输入端子”（通常标 L、N，接市电）和 “调光信号端子”（通常标 + 10V、GND/0V，接调光信号），部分灯具会将两组端子集成在同一接线盒，需注意区分标识。
0-10V 调光器：分 “独立调光器”（仅输出调光信号）和 “集成电源调光器”（同时提供电源与信号），输出端需有明确的 “+10V”“GND” 标识，部分调光器还支持 “公共端（COM）”，需对应灯具信号端子。
配套线材：主电源回路需用 2.5mm² 及以上铜芯线（根据灯具功率选择，避免过载）；调光信号回路需用 0.75-1.0mm² 屏蔽线（减少电磁干扰，避免调光闪烁），不建议用非屏蔽线（尤其在强电密集环境）。

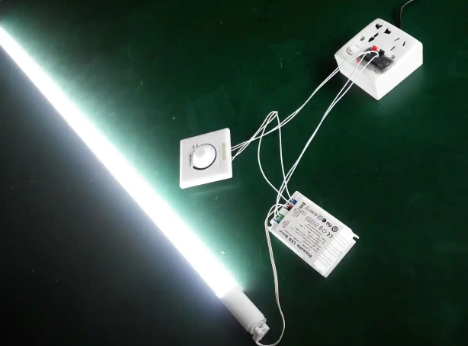

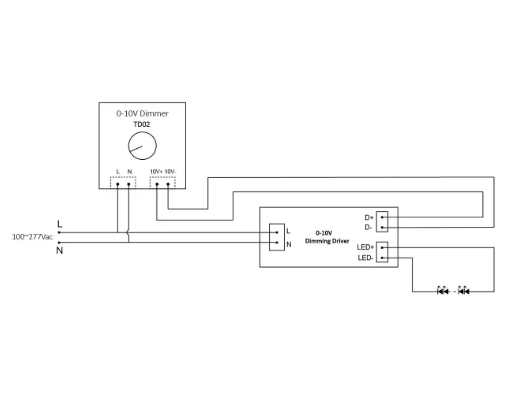

从市电配电箱引出火线（L）、零线（N），火线先接入调光器的 “电源输入 L 端”，调光器 “电源输出 L 端” 再连接至灯具的 “电源 L 端”；
市电零线（N）直接连接至灯具的 “电源 N 端”，同时需将调光器的 “电源 N 端” 与市电零线并联（部分调光器需独立接零线才能工作，需看说明书）；
若灯具带接地要求（标 PE），需将接地线（黄绿双色线）一端接灯具 PE 端，另一端接配电箱接地排，确保接地可靠。
调光器的 “信号输出 + 10V 端” 用屏蔽线连接至灯具的 “调光信号 + 10V 端”；
调光器的 “信号输出 GND/0V 端” 用屏蔽线连接至灯具的 “调光信号 GND 端”；
屏蔽线的 “屏蔽层” 需单端接地（建议接配电箱接地排，另一端悬空），避免形成 “地环流” 导致调光干扰。
主电源回路：多灯具的 L 端、N 端分别并联（即所有灯具 L 端接在一起，再接调光器电源输出 L 端；所有灯具 N 端接在一起，再接市电 N 端），注意总功率不超过调光器与断路器的额定负载（如断路器额定电流 16A，总功率不超过 3520W）。
信号回路：采用 “并联接法”，将所有灯具的 + 10V 端接在一起后连调光器 + 10V 端，所有灯具的 GND 端接在一起后连调光器 GND 端；不建议 “串联接法”（会导致信号衰减，末端灯具调光失效）。
端子标识必须对应，禁止混接
严禁将主电源 L/N 接入调光信号端子（会直接烧毁灯具调光模块与调光器）；若灯具或调光器无明确标识，需查阅产品说明书（不同品牌端子定义可能不同，如部分灯具将 “GND” 标为 “-”）。
信号回路避免强电干扰
调光信号线（屏蔽线）需与主电源线（强电线）分开敷设，间距不小于 30cm；若需交叉，需采用 “垂直交叉”（平行敷设会导致强电干扰信号，出现调光闪烁）；同时避免与变频器、电机等强电磁设备近距离布线。

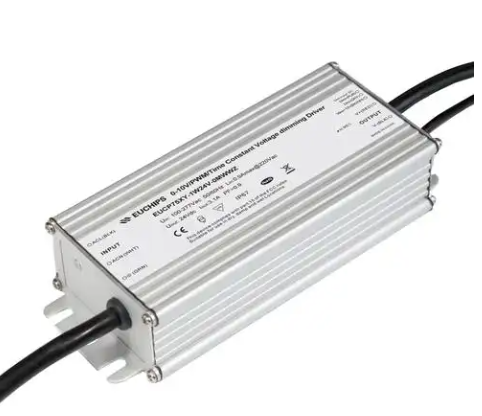

负载匹配：调光器功率≥灯具总功率
0-10V 调光器分 “阻性负载”“感性负载”，需与灯具类型匹配（如 LED 灯具属阻性负载，需选 LED 专用 0-10V 调光器）；且调光器的额定输出功率需大于所有并联灯具的总功率（如总功率 1000W，调光器需选 1200W 及以上），避免过载烧毁。
接地必须可靠，杜绝安全隐患
灯具、调光器的接地端子（PE）需用黄绿双色线可靠连接至接地排，接地电阻不大于 4Ω；尤其在潮湿环境（如卫生间、车库），接地不良可能导致外壳带电，引发触电事故。
故障排查：先断信号，再查电源
若通电后灯具不亮或调光失效，先断开信号回路，单独给灯具接市电（跳过调光器），若灯具正常亮，说明问题在信号回路（如线接错、调光器故障）；若灯具仍不亮，需检查主电源回路（如断路器跳闸、线材断路）。
通过规范接线与严格遵循注意事项，0-10V 调光系统可实现稳定、平滑的亮度控制，同时延长灯具与调光器的使用寿命，避免安全事故与设备损坏。
