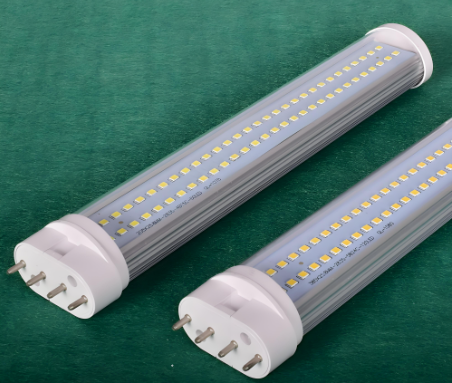

2G11插拔式led灯管接线方法
在进行 2G11 插拔式 LED 灯管接线操作前，必须确保完全切断电源（关闭总开关并用电笔确认无电），避免触电风险。2G11 灯管属于双端插拔结构，其接线核心是区分 “市电输入端” 与 “灯管连接端”，需根据配套的灯座 / 驱动类型（内置驱动或外置驱动）选择对应方式，以下是详细步骤及注意事项：
2G11 插拔式 LED 灯管分为两种常见设计，接线前需先判断，避免接错烧毁元件：
内置驱动型：灯管内部已集成电源驱动，只需直接接入 220V 市电（L 火线、N 零线），无需额外接外置驱动；
外置驱动型：灯管本身无驱动，需搭配专用 LED 驱动电源（将 220V 市电转换为低压直流电），接线时需先接驱动，再连灯管。
若灯管标注 “AC 220V” 或 “直接接市电”，则为内置驱动，接线直接对应灯座的市电接口：
拆卸旧灯 / 清理灯座

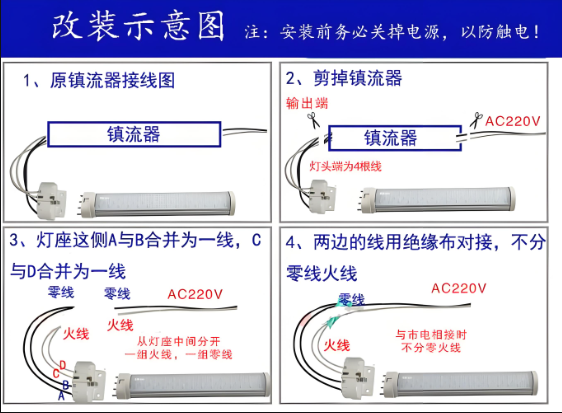

取下旧的荧光灯或 LED 灯管（若为荧光灯，需先拆除镇流器和启辉器，因为 LED 灯管无需这两个元件，保留会导致短路），检查 2G11 灯座的 4 个插脚接口是否完好（无氧化、松动）。
区分灯座的 “火线 / 零线端子”
2G11 灯座通常有两组接线端子（对应灯管的两个插头端），需找到标注 “L”（火线）、“N”（零线）的端子（若未标注，可通过原线路颜色判断：一般红色 / 棕色为火线，蓝色 / 黑色为零线，黄绿双色为地线）。
接线固定
剥去市电导线的绝缘皮（约 5-8mm），露出铜芯；
将火线（L）接入灯座的 “L” 端子，零线（N）接入 “N” 端子，若有地线（黄绿线），接入灯座的接地端子（符号 “⊕” 或 “PE”）；
用螺丝刀拧紧端子螺丝，确保导线铜芯完全接触，无松动（避免虚接发热）。
安装灯管并通电测试
双手握住 2G11 灯管两端，对准灯座的 4 个插脚接口，平行插入并轻轻旋转 10°-15°（部分灯座为 “直插式”，无需旋转），确保灯管固定牢固；
关闭总开关→重新合闸→通电检查灯管是否正常点亮，若不亮，需立即断电，检查接线是否松动或接反（内置驱动一般不分零火，但接反可能影响部分保护功能）。
2G11插拔式led灯管接线方法
若灯管标注 “DC XXV”（如 DC 12V/24V），则需搭配外置驱动，接线分 “驱动接市电” 和 “驱动接灯管” 两步：
外置驱动与市电连接
驱动与 2G11 灯管连接
找到驱动电源的 “输出端”（标注 “DC OUT” 或 “+/-”），区分正负极（一般红色为 “+”，黑色为 “-”）；
2G11 灯座的 4 个插脚对应灯管的正负极（需查看灯管说明书，确认哪两个插脚为 “+”，哪两个为 “-”，通常同端的两个插脚为同一极性）；
将驱动 “+” 端接入灯座的 “+” 极性端子，“-” 端接入 “-” 极性端子，确保正负极不接反（接反会导致灯管不亮，部分灯管可能烧毁）。
安装灯管并测试
插入灯管，固定后通电，若灯管不亮，先断电检查驱动正负极是否接反、导线是否松动，或驱动是否匹配（驱动输出电压 / 电流需与灯管参数一致）。
2G11插拔式led灯管接线方法
断电是前提：全程必须关闭总电源，用电笔检测灯座端子无电后再操作，严禁带电接线；
拆除旧元件：若替换的是传统荧光灯，必须拆除原有的镇流器和启辉器（LED 灯管无需这两个部件，保留会造成电源短路，烧毁灯管或引发跳闸）；
匹配参数：外置驱动的输出电压、电流需与 2G11 灯管的额定参数完全一致（如灯管标 “DC 24V 0.5A”，驱动需选 “输出 24V/0.5A” 型号）；
绝缘保护：接线后若有裸露的铜芯，需用绝缘胶带包裹，避免与灯座金属部分接触；
故障排查：若通电后灯管闪烁 / 不亮，先检查接线（松动 / 接反），再检查驱动是否损坏（可替换驱动测试），最后检查灯管本身（插脚是否氧化、内部芯片是否故障）。
若操作中遇到灯座端子标注不清晰、灯管参数未知等情况，建议参考产品说明书或联系专业电工，避免因自行接线导致安全隐患。www.ledlongtech.com
