如何解决0-10V调光在长距离传输时易受电磁干扰的问题?
解决 0-10V 调光长距离传输的电磁干扰问题,需从 “信号保护、线路优化、干扰隔离、系统匹配” 四个核心维度入手,结合实际场景选择针对性方案,以下是具体可落地的解决方法:
0-10V 调光的模拟信号(电压信号)对外部电磁辐射(如电机、变频器、强电线路的干扰)敏感,屏蔽线缆是阻断干扰的基础手段,选择和施工时需注意以下细节:
线缆类型:优先选用 双绞屏蔽线(STP),而非单芯屏蔽线或非屏蔽线。
双绞结构能通过 “差模抑制” 抵消部分电磁干扰(干扰信号在两根绞合线上产生的感应电流方向相反,相互抵消),外层屏蔽层(如镀锡铜网、铝箔 + 铜网)可进一步阻挡外部辐射干扰。
常用规格推荐:2 芯 ×0.75mm² 或 2 芯 ×1.0mm²(线径过细会增加信号衰减,长距离建议不小于 0.75mm²)。
屏蔽层接地:屏蔽层需采用 “单端接地”(仅在调光控制器端接地,灯具 / 驱动器端悬空),避免 “两端接地” 形成 “地环流”(不同接地端的电位差会产生电流,反而引入新干扰)。
接地要求:接地电阻≤4Ω,接地线缆需与强电接地分开(避免强电接地的干扰传导至调光线)。
线缆敷设:施工时避免将调光线与强电线(如 220V 动力线、380V 工业线缆)平行敷设或共管 / 同桥架敷设,若必须交叉,需保持 垂直交叉(平行距离建议≥30cm,交叉距离≥5cm),减少强电对弱电信号的耦合干扰。

长距离传输(通常超过 50 米即需关注)的核心问题除了外部干扰,还有信号自身的衰减,需通过线路设计降低干扰影响:
控制回路拆分:若单回路控制灯具数量多(如超过 20 盏),建议将总回路拆分为多个小回路(如每回路控制 10-15 盏),每个回路单独拉调光线,避免单根线缆带载过多导致的 “电压差” 和 “干扰叠加”(灯具越多,线路阻抗越大,干扰越易被放大)。
缩短无效传输距离:尽量将调光控制器安装在灯具集群的中心位置(而非远离灯具的总控室),减少调光线的总长度;若需远程控制,可在控制器端增加 “信号中继器”(0-10V 专用中继器),每 50-100 米增加 1 台,放大衰减的模拟信号,同时隔离后端线路的干扰。
避免线路接头:调光线中间尽量不做接头(接头处易产生接触电阻,导致信号衰减,且屏蔽层断裂会失去抗干扰能力),若必须接头,需使用 屏蔽接线端子盒,并重新包裹屏蔽层(用铜网或铝箔恢复屏蔽,且与原屏蔽层可靠连接)。
若现场存在强电磁环境(如工厂、机房,有变频器、大功率电机),仅靠线缆优化仍无法解决干扰,需增加主动抑制干扰的设备:
在调光控制器输出端加 “0-10V 信号滤波器”:选择模拟信号专用滤波器(如 RC 低通滤波器),滤除高频干扰(电磁干扰多为高频信号,如变频器产生的 100kHz 以上干扰),保留 0-10V 的低频控制信号(调光信号频率通常 < 1kHz)。
注意:滤波器需匹配 0-10V 信号范围,避免滤波后信号失真(选择 “0-10V 专用型”,而非通用直流滤波器)。
在灯具驱动器端加 “隔离模块”:部分 0-10V 驱动器抗干扰能力较弱,可在驱动器的 0-10V 信号输入端增加 “光电隔离模块”,通过光信号传输替代电信号传输,彻底切断前端线路的电磁干扰(隔离模块需单独供电,避免与驱动器共用电源引入干扰)。
电源端加 “EMC 滤波器”:若干扰来自电源(如电源电压波动、谐波干扰),可在调光控制器和灯具的供电回路中分别增加 “EMC 电源滤波器”,滤除电源中的高频谐波,避免电源干扰通过 “共地” 传导至调光线(电源干扰是易被忽视的干扰源,尤其在多设备共用配电箱时)。
设备本身的抗干扰能力直接影响传输稳定性,选型时需重点关注:

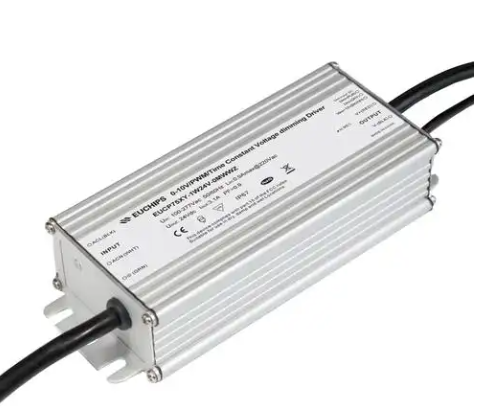

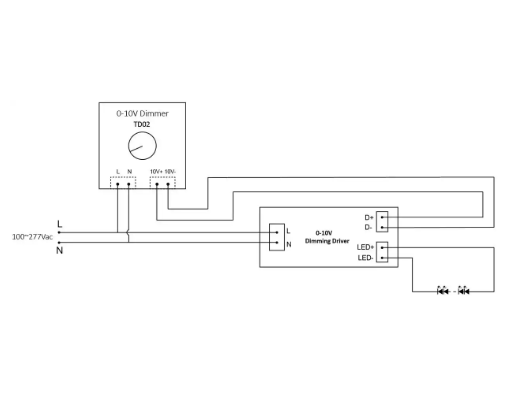

选择 “高抗干扰型 0-10V 驱动器”:优先选用驱动器参数中标注 “EMC 等级≥Class B”(符合 GB/T 17799.2 标准)的产品,这类驱动器内置了抗干扰电路(如输入滤波、屏蔽外壳),能抵御外部电磁辐射;同时关注驱动器的 “下拉电阻” 参数,选择下拉电阻在 1kΩ-10kΩ 之间的型号(电阻过小会增加线路电流,过大易受干扰,1k-10k 是平衡抗干扰与电流的最佳范围)。
避免使用 “非隔离型调光控制器”:部分廉价控制器为非隔离设计(强电与 0-10V 弱电未隔离),易将强电干扰传导至调光线,建议选择 “强弱电隔离型控制器”(控制器内部有变压器或光电隔离,0-10V 信号端与 220V 强电端完全隔离)。
若以上方法仍无效,需先定位干扰源,避免盲目施策:
用万用表检测 0-10V 信号:在灯具端用万用表直流电压档测量调光线的电压(调光时观察电压是否稳定),若电压波动超过 ±0.2V(如设定 5V 时,实际在 4.7-5.3V 之间波动),说明存在干扰。
断开疑似干扰源验证:暂时关闭现场的大功率设备(如电机、变频器、空调),观察灯光是否停止闪烁,若停止,则干扰源为该设备,需针对性隔离(如给该设备单独拉强电线,与调光线保持安全距离,或在该设备电源端加 EMC 滤波器)。

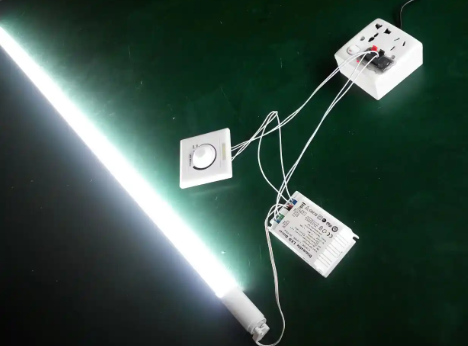

替换线缆测试:用一根短的双绞屏蔽线(如 10 米)临时连接控制器与一盏灯具,若调光正常,说明原长距离线路存在问题(如屏蔽层破损、线路过长);若仍不正常,说明控制器或驱动器本身抗干扰能力不足,需更换设备。
场景 | 优先解决方案 | 辅助方案 |
---|
普通办公 / 家居(弱干扰,距离 < 50 米) | 双绞屏蔽线(单端接地)+ 避免与强电并行敷设 | 选择 EMC Class B 驱动器 |
商场 / 酒店(中干扰,距离 50-100 米) | 双绞屏蔽线 + 信号中继器 + 拆分小回路 | 控制器端加信号滤波器 |
工厂 / 机房(强干扰,距离 > 100 米) | 双绞屏蔽线 + 光电隔离模块 + EMC 电源滤波器 | 控制器与灯具分开供电,独立接地 |
通过以上方法,可有效解决 0-10V 调光长距离传输的电磁干扰问题,核心逻辑是 “先物理隔离,再主动抑制,最后设备匹配”,同时结合现场排查定位干扰源,避免过度投入。www.ledlongtech.com
